Intelligente Abgrenzung Elektrische Sektionalisierer mit Controller Matching mit Hookstick Switch unterstützt die Kommunikation

Intelligente Abgrenzung Elektrische Sektionalisierer mit Controller Matching mit Hookstick Switch unterstützt die Kommunikation

Beschreibung des Produkts:

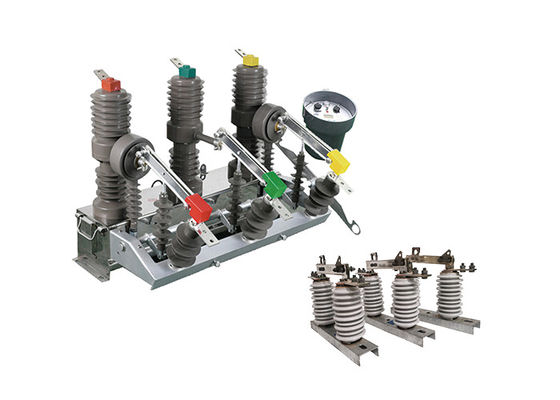

Der ZW32-Serien-intelligente elektrische Abgrenzungssectionlizer ist eine Außenverteilgeräte mit einer Nennspannung von 12 kV und einem dreiphasigen Wechselstrom von 50 Hz.Es wird hauptsächlich verwendet, um Laststrom zu öffnen und zu schließen, Überlaststrom und Kurzschlussstrom im Stromnetz. Es eignet sich für den Schutz und die Steuerung im Stromverteilungssystem von Umspannwerken und Industrie- und Bergbauunternehmen,sowie die Orte, an denen das ländliche Stromnetz häufig betrieben wird. Der Schaltkreis hat die Eigenschaften von kleinem Volumen, leichtem Gewicht, Anti-Kondensation, kostenloser Wartung und so weiter.

GW9-10 Hookstick-Schalter ist eine Art elektrischer Schalter, der zur Isolierung eines Abschnitts einer Oberleitungsleitung zur Wartung oder Reparatur verwendet wird.Es wird typischerweise in Hochspannungssystemen verwendet, wie z. B. die von Energieversorgern zur Übertragung von Strom über große Entfernungen genutzt werden.

Der Schalter ist auf einer oberen Struktur wie einem Übertragungsturm oder einer Stange montiert und ist so konzipiert, dass er den rauen Umgebungsbedingungen von Außenelektroanlagen standhält.Es verfügt über eine vertikale, oder Auf- und Abbewegung zur Ein- oder Ausschaltung der Schalterkontakte, die typischerweise aus Kupfer oder anderen leitfähigen Materialien bestehen.

Der Hakenknopfschalter ist so ausgelegt, dass er einen sichtbaren Bruch in der Übertragungsleitung ermöglicht, sodass das Wartungspersonal ohne Risiko eines Stromschlags oder Beschädigungen der Ausrüstung sicher an der Leitung arbeiten kann.Es wird häufig in Verbindung mit anderen Sicherheitsvorrichtungen verwendet, wie Erdungsschalter und Überspannungshalter, um das elektrische System und die daran arbeitenden Personen zu schützen.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.

Einführung der Steuerung:

Der Controller unterstützt die Kommunikation über eine 485/232-Schnittstelle, die eine Fernüberwachung und Steuerung ermöglicht.
Wenn ein schwerer Schalter erkannt wird, beschleunigt das Gerät im Falle eines dauerhaften Fehlers automatisch den Auslösungsprozess.
Fernbedienung/Handschließung: Der Benutzer hat die Möglichkeit, die Schaltung aus der Ferne oder manuell zu schließen und wieder zu schließen.wenn der Benutzer vergisst, den Erdungsschalter zu entfernen, wenn er die Stromversorgung nach der Reparatur einer Leitung wiederherstellt, kann das Gerät den Ausfallvorgang beschleunigen, um die Sicherheit zu gewährleisten.
Diese Funktion ermöglicht eine Flexibilität bei der Bestimmung der entsprechenden Verzögerung, bevor der Schaltkreis nach einem Fehler wieder geschlossen wird.
Der Sprungschließkreislauf des Steuergeräts enthält eine Fehlfunktion und eine Sprungschließfunktion, um ein unbeabsichtigtes Schließen des Kreises zu verhindern.
Die Steuerung kann auf der Grundlage von Nullsequenzstrom zwischen In-Zone- und Out-of-Zone-Fehlern unterscheiden.Diese Fähigkeit hilft bei der Identifizierung von Fehlern und ermöglicht eine gezielte Fehlerbehebung und Wartung.
Verhinderung von Fehlfunktionen: Der Fernbedienungsschalter ist so konzipiert, dass Fehlfunktionen vermieden werden.so das Risiko unbeabsichtigter Handlungen verringert.

Eigenschaft:

1.Nennspannung und Strom: Der Schaltungsschalter ist für dreiphasige Wechselstromsysteme mit einer Nennspannung ausgelegt, die für Außenverteilgeräte geeignet ist.Es arbeitet mit einer Frequenz von 50 Hz und hat einen Nennstrombereich von 630A bis 1250ADieser höhere Stromanteil macht ihn für Anwendungen geeignet, bei denen höhere Leistungsbelastungen erforderlich sind.

2.Kurzschlussfähigkeit: Der Schaltungsschalter verfügt über einen hohen Kurzschlussstrom von 20 kA. Dies bedeutet, dass er Fehlerströme von bis zu 20.000 Ampere effektiv unterbrechen und behandeln kann,eine zuverlässige Abwehr von Kurzschlüssen und eine Begrenzung potenzieller Schäden am elektrischen System.

3.Systemschutz und -steuerung: Der Hauptzweck dieses Leistungsschalters ist der Schutz und die Steuerung des elektrischen Systems.Es ist so konzipiert, dass der Stromfluss bei Überstrombedingungen unterbrochen wirdDurch den Stromausfall wird eine Schädigung der Anlage verhindert und die Sicherheit des Systems gewährleistet.

4Außenanwendungen: Dieser Schaltungsschalter ist speziell für den Außenbereich konzipiert und eignet sich daher für Anwendungen in verschiedenen Außenverteilern.Durch die robuste Konstruktion und das schützende Gehäuse kann es Umweltfaktoren wie Wetterbedingungen standhalten, Staub und Feuchtigkeit.

5Industrie- und Bergbauanwendungen: Der Schaltkreislauf ist für Industrie- und Bergbauunternehmen geeignet, in denen eine zuverlässige und effiziente Stromverteilung von entscheidender Bedeutung ist.Seine hohe Stromleistung und sein robustes Design machen es geeignet, die Leistungsanforderungen von schweren Maschinen und Geräten zu bewältigen, die häufig in Industrie- und Bergbaubetrieben vorkommen.

6.Landwirtschaftliche und häufige Betriebsumgebungen: Der Schaltkreislauf ist einfach zu installieren und zu bedienen, so dass er für ländliche Gebiete und Standorte geeignet ist, die häufigen Betrieb erfordern.Sein benutzerfreundliches Design und seine zuverlässige Leistung sorgen für einen reibungslosen Betrieb und eine reibungslose Wartung auch in schwierigen Umgebungen.

Vorteil:

1Kompaktes Design: Der Vakuumschalter ZW32-12 ist mit einer geringen Größe ausgelegt, die eine effiziente Raumnutzung in elektrischen Anlagen ermöglicht.Seine kompakte Bauweise macht ihn für Anlagen geeignet, bei denen der Platz begrenzt ist, z. B. in kompakten Umspannwerken oder Schaltanlagenräumen.

2.Leichtbau: Der ZW32-12 Schaltkreislauf ist aus leichten Materialien gebaut, wodurch sein Gesamtgewicht verringert wird.,und installieren, wodurch die körperlichen Anstrengungen während der Installations- und Wartungsverfahren minimiert werden.

3.Wartungsfreier Betrieb: Der Vakuumschalter ZW32-12 ist für einen wartungsfreien Betrieb ausgelegt.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mmDiese Funktion reduziert den Bedarf an routinemäßigen Wartungsarbeiten und spart Zeit und Ressourcen.

4.Anti-Kondensationsmaßnahmen: Der Schaltkreislaufbrecher ZW32-12 enthält Anti-Kondensationsmaßnahmen, um Feuchtigkeitsansammlung und Kondensation im Inneren der Ausrüstung zu verhindern.Diese Maßnahmen können die Verwendung von feuchtigkeitsbeständigen Materialien umfassen., Versiegelungstechniken und Lüftungssystemen, um einen zuverlässigen Betrieb auch in feuchten Umgebungen zu gewährleisten.

5.Widerstandsfähigkeit gegen schlechte Witterungsbedingungen und schmutzige Umgebungen: Der Schaltschalter ZW32-12 ist so konzipiert, dass er schlechten Witterungsbedingungen und schmutzigen Umgebungen standhält.Sie besteht aus robusten Materialien und schützenden Beschichtungen, die Feuchtigkeit abwehrenDies gewährleistet die Zuverlässigkeit und Leistungsfähigkeit des Schaltgeräts auch in schwierigen Außen- oder Industrieumgebungen.

Struktur

1Der auf einem Pfeiler montierte Hochspannungsschalter mit Vakuumbogenlöschkammer verfügt über eine stabile und zuverlässige Bruchleistung.Wartungsfrei, kleine Größe, leichtes Gewicht und lange Lebensdauer.

2.Der Lastschalter hat eine vollständig geschlossene Struktur mit guter Dichtungsleistung, Feuchtigkeits- und Taubenschutzfähigkeit, geeignet für den Einsatz in hohen Temperaturen und feuchten Bereichen.

3.Der Lastschalter kann manuell oder elektrisch zum Öffnen und Schließen bedient und auch ferngesteuert werden.

4Der Betriebsmechanismus ist innovativ, einfach, zuverlässig, kompakt und hat eine mechanische Lebensdauer von bis zu 10.000 Operationen.und das Spannungsniveau kann von -220V ausgewählt werden, 110V, 48V oder 24V.

Technischer Parameter:

ZW32-12

GW9-10
