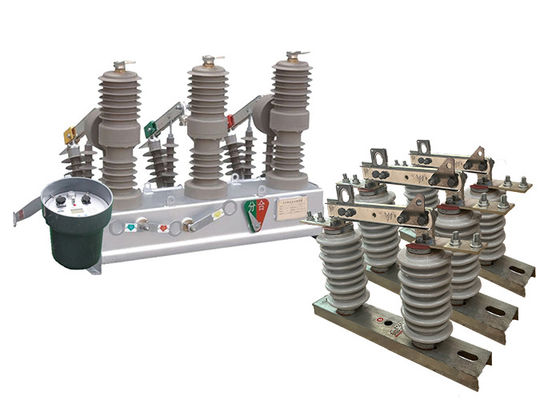

Betriebener Hookstick unterirdischer elektrischer Sektionalisierer mit Null-Sequenz-Sensoren Hochspannung automatischer Reset

Betriebener Hookstick unterirdischer elektrischer Sektionalisierer mit Null-Sequenz-Sensoren Hochspannung automatischer Reset

Beschreibung des Produkts:

ZW32-12(F) automatischer Rücksetzer ist die Nennspannung der dreiphasigen AC 50HZ Außenverteilgeräte, deren Nennstrom 630A~1250A, Kurzstrom 20kA beträgt.Es verwendete hauptsächlich für die Belastung Strom, Überkorrekt und Kurzstrom, bei denen das Stromnetz abgeschaltet und dicht geöffnet ist.

Es ist für Industrie- und Bergbauunternehmen geeignet, während es zum Schutz und zur Steuerung des Systems dient und leicht für den ländlichen Raum und einige häufige Betriebsorte geeignet ist.

GW9-10 bedient Hookstick ist ein elektrischer Schalter, der zum Zwecke der Wartung oder Reparatur einen Abschnitt eines elektrischen Netzes oder Systems vom Rest des Systems isolieren soll.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.

Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.

Hochspannungsschalter sind in der Regel für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.

Einführung des Controllers:

1.Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigungsfunktion nach Wiederverriegelung;wenn der Schalter schwer ist,automatische Beschleunigung im Falle eines dauerhaften Fehlers;

2Fernbedienung / manuelle Schließung zur Beschleunigung des Ausstoßes und Schließung wieder: Der Benutzer sendet nach der Reparatur der Leitung Strom, sollte er den Erdungsschalter entfernen vergessen, sollte das Ausstoßen beschleunigen.

3.Drei Verzögerungszeiten für die Wiederverschließung können eingestellt werden;

4.Die Sprungschließungsanlage hat eine Fehlfunktion und eine Sprungschutzfunktion;

5.Null-Sequenzstrom kann zwischen In-Zone- und Out-of-Zone-Fehlen unterscheiden;

6Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten vermieden wird.

Anwendung:

1.Unterstationen: Es wird häufig sowohl in Innen- als auch in Außenunterstationen zum Schutz und zur Steuerung der Mittelspannungsverteilung verwendet.Der Vakuumschalter sorgt für eine zuverlässige Unterbrechung der Fehlerströme, Überlastströme und Lastströme, die die Unterstationsausrüstung schützen.

2Industrie- und Bergbauunternehmen: Der Vakuumschalter ZW32-12 wird in Verteilungssystemen von Industrie- und Bergbauunternehmen zum Schutz von Motoren, Transformatoren,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEs trägt dazu bei, die Stabilität und Sicherheit der Stromversorgung in diesen Anlagen zu gewährleisten.

3.Landwirtschaftliche Stromnetze: Aufgrund seiner Fähigkeit, häufigen Betrieb zu widerstehen, eignet sich der Vakuumschalter für Anwendungen in ländlichen Stromnetzen.die effiziente Segmentierung des Stromnetzes ermöglichtDarüber hinaus ermöglicht es die Automatisierung des Verteilnetzes durch eine Steuerung, wodurch die Zuverlässigkeit und Effizienz des ländlichen Stromsystems verbessert werden.

4.Geschäftsgebäude: Der Vakuum-Schaltkreislaufschalter wird auch in Gewerbegebäuden zur Stromverteilung und zum Schutz eingesetzt, um den sicheren und zuverlässigen Betrieb von elektrischen Anlagen zu gewährleisten,Verhinderung von Schäden an Geräten und Minimierung der Ausfallzeiten.

Aufbau:

Der Lastbremsschalter besteht aus Säule, Basis und Aufhängung für Montage, Befestigung und Heben.

1Der mit einem Vakuumbremser ausgestattete Spalte-Hochspannungs-Lastbremsschalter verfügt über eine stabile und zuverlässige Bremsleistung, keine Anzündungs- und Explosionsgefahr, Sicherheit, wartungsfreie, geringe Größe,Leichtgewicht und lange Lebensdauer, usw.

Eigenschaften.

2Der Schalter ist vollständig geschlossen, mit guter Dichtheit, Feuchtigkeitsbeständigkeit und Entfeuchtung.

3Das Schließen und Öffnen des Lastbremsschalters kann manuell, elektrisch oder ferngesteuert werden.

4Der Betriebsmechanismus ist neuartig, einfach, zuverlässig, klein, die mechanische Lebensdauer beträgt bis zu 10.000 Mal, der Energiespeichermotor ist ein Gleichspannungs-Permanentmagnetmotor,die Spannungsstufe ist -220V-110V-48V-24V, die gewählt werden kann.

Zustand:

1.Großhöhenkompatibilität: Der automatische Rückstellungs-Elektro-Sektionalisierer ZW32-12 ist für den zuverlässigen Betrieb in Höhen bis zu 2000 Metern ausgelegt.Es ist speziell darauf ausgelegt, den einzigartigen Umgebungsbedingungen von Hochgebirgen standzuhalten., um seine Leistung und Sicherheit in solchen Umgebungen zu gewährleisten.

2Weite Temperaturbereiche: Der automatisch zurücksetzbare elektrische Sektionsreiniger ZW32-12 ist in der Lage, in einem breiten Umgebungstemperaturbereich von -45 °C bis +40 °C zu arbeiten.Es ist gebaut, um extreme Temperaturen zu bewältigen und seine Funktionalität zu erhalten, der einen zuverlässigen Schutz und eine zuverlässige Steuerung auch bei rauen Wetterbedingungen bietet.weitere Gewährleistung seiner Eignung für dynamische Temperaturumgebungen.

3.Windwiderstand: Mit einer Windgeschwindigkeitsbegrenzung von bis zu 35 m/s weist der automatisch zurücksetzbare elektrische Schneidmaschine ZW32-12 einen hervorragenden Windwiderstand auf.Es kann starken Winden widerstehen, die häufig in verschiedenen Außenanlagen auftretenDiese Eigenschaft gewährleistet die Stabilität und Zuverlässigkeit des Betriebs des Leistungsschalters auch bei Wind.

4.Widerstandsfähigkeit gegen raue Umgebungen: Der automatische Rückstell-Sektorreiniger ZW32-12 ist für die Installation in Umgebungen ohne brennbare, explosionsgefährliche Chemikalien konzipiert.Korrosive StoffeSie besteht aus Materialien, die Korrosionsbeständigkeit aufweisen und schwierigen Bedingungen standhalten.Gewährleistung seiner Langlebigkeit und Leistung in rauen Industrie- oder Außenbedingungen.

Technische Parameter:

ZW32-12

GW9-10
