Nullsequenz-Sensoren Außenvakuum-Schaltkreislaufschalter zum Schutz mit Hochspannungs-Isolatorschaltern

Nullsequenz-Sensoren Außenvakuum-Schaltkreislaufschalter zum Schutz mit Hochspannungs-Isolatorschaltern

Beschreibung des Produkts:

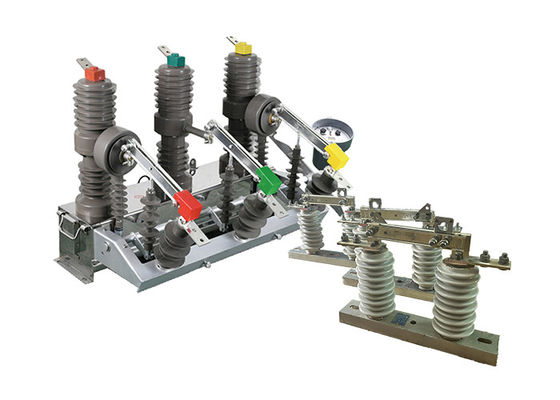

Der ZW32-12 Außenschalter mit Zero-Sequence-Sensoren bezeichnet ein spezifisches Modell des Vakuumschaltschalterns, der mit Zero-Sequence-Sensoren ausgestattet ist.
Sensoren mit Nullsequenz, auch als Reststromsensoren oder Nullsequenzstromtransformatoren bekannt,sind Geräte, die zur Erkennung und Messung von Ungleichgewichts- oder Restströmen in einem dreiphasigen Stromsystem verwendet werdenDiese Sensoren sind speziell für die Erfassung und Messung der Summe der Dreiphasenströme konzipiert, die in einem ausgewogenen System idealerweise null sein sollten.
Die Einbeziehung von Nullsequenzsensoren in den Vakuum-Schaltkreislaufschalter ZW32-12 bietet zusätzliche Funktionalität und Schutz.Der Schaltbrenner kann Bodenfehler oder unausgewogene Bedingungen im System erkennen.Dies ermöglicht eine bessere Fehlererkennung und eine schnellere Reaktion auf abnormale Bedingungen und erhöht die Sicherheit und Zuverlässigkeit des Stromverteilersystems.
Die Zero-Sequence-Sensoren ermöglichen es dem Schaltschalter ZW32-12, einen verbesserten Schutz vor Bodenfehlern, unausgewogenen Lasten,und andere abnormale Bedingungen, die im elektrischen System auftreten könnenDies hilft, Schäden an der Ausrüstung zu verhindern, Ausfallzeiten zu minimieren und die Sicherheit des Personals zu gewährleisten.

GW9-10 Hochspannungsschalter ist eine Art elektrischer Schalter, der zur Isolierung eines Abschnitts einer Übertragungsleitung zur Wartung oder Reparatur verwendet wird.Es wird typischerweise in Hochspannungssystemen verwendet, wie z. B. die von Energieversorgern zur Übertragung von Strom über große Entfernungen genutzt werden.

Der Schalter ist auf einer oberen Struktur wie einem Übertragungsturm oder einer Stange montiert und ist so konzipiert, dass er den rauen Umgebungsbedingungen von Außenelektroanlagen standhält.Es verfügt über eine vertikale, oder Auf- und Abbewegung zur Ein- oder Ausschaltung der Schalterkontakte, die typischerweise aus Kupfer oder anderen leitfähigen Materialien bestehen.

Der Isolationsschalter ist so ausgelegt, dass er einen sichtbaren Bruch in der Übertragungsleitung ermöglicht, so dass das Wartungspersonal ohne Risiko eines Stromschlags oder Beschädigungen der Ausrüstung sicher an der Leitung arbeiten kann.Es wird häufig in Verbindung mit anderen Sicherheitsvorrichtungen verwendet, wie Erdungsschalter und Überspannungshalter, um das elektrische System und die daran arbeitenden Personen zu schützen.

Insgesamt ist der oberflächliche Hochspannungsvertikale Isolatorschalter ein wichtiger Bestandteil moderner Stromübertragungssysteme, der einen zuverlässigen und sicheren Betrieb des Stromnetzes gewährleistet.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.

Einführung der Steuerung:

Der Controller unterstützt die Kommunikation über eine 485/232-Schnittstelle, die eine Fernüberwachung und Steuerung ermöglicht.

Wenn ein schwerer Schalter erkannt wird, beschleunigt das Gerät im Falle eines dauerhaften Fehlers automatisch den Auslösungsprozess.

Fernbedienung/Handschließung: Der Benutzer hat die Möglichkeit, die Schaltung aus der Ferne oder manuell zu schließen und wieder zu schließen.wenn der Benutzer vergisst, den Erdungsschalter zu entfernen, wenn er die Stromversorgung nach der Reparatur einer Leitung wiederherstellt, kann das Gerät den Ausfallvorgang beschleunigen, um die Sicherheit zu gewährleisten.

Diese Funktion ermöglicht eine Flexibilität bei der Bestimmung der entsprechenden Verzögerung, bevor der Schaltkreis nach einem Fehler wieder geschlossen wird.

Der Sprungschließkreislauf des Steuergeräts enthält eine Fehlfunktion und eine Sprungschließfunktion, um ein unbeabsichtigtes Schließen des Kreises zu verhindern.

Die Steuerung kann auf der Grundlage von Nullsequenzstrom zwischen In-Zone- und Out-of-Zone-Fehlern unterscheiden.Diese Fähigkeit hilft bei der Identifizierung von Fehlern und ermöglicht eine gezielte Fehlerbehebung und Wartung.

Verhinderung von Fehlfunktionen: Der Fernbedienungsschalter ist so konzipiert, dass Fehlfunktionen vermieden werden.so das Risiko unbeabsichtigter Handlungen verringert.

Vorteil:

1.Kleine Größe: Das Gerät ist mit einem kompakten Formfaktor ausgelegt, der eine einfache Installation in begrenzten Raumräumen ermöglicht.Seine geringe Größe macht ihn für Anwendungen geeignet, bei denen der Raum eine Einschränkung darstellt.

2Leichtes Gewicht: Das Gerät ist leicht, was Transport und Montage vereinfacht.Es verringert die körperliche Belastung bei der Handhabung und erleichtert die Montage oder Integration in bestehende Systeme.

3.Wartungsfrei: Das Gerät ist so konzipiert, dass eine minimale Wartung erforderlich ist. Es ist mit langlebigen Komponenten gebaut und für langfristige Zuverlässigkeit optimiert,Verringerung der Notwendigkeit häufiger Inspektionen oder ErsatzarbeitenDiese Funktion spart Zeit und Ressourcen bei Wartungsaktivitäten.

4.Anti-Kondensation: Das Gerät enthält Maßnahmen zur Verhinderung von Kondensation. Es enthält Schutzmerkmale wie Dichtung oder Isolierung, um das Risiko einer Feuchtigkeitsansammlung zu minimieren.Dies trägt dazu bei, eine optimale Leistung zu erhalten und schützt interne Komponenten vor möglichen Schäden durch Feuchtigkeit.

5.Anpassungsfähig an ungünstige Wetterbedingungen und schmutzige Umgebung: Das Gerät ist so konzipiert, dass es schwierigen Wetterbedingungen wie extremen Temperaturen, Feuchtigkeit oder Staub und Schmutz standhält.Seine robuste Konstruktion und seine Schutzvorrichtungen sorgen für einen zuverlässigen Betrieb in schwierigen Umgebungen, wodurch das Risiko von Fehlfunktionen oder Leistungsschwäche verringert wird.

Einrichtung:

Die Beziehung zwischen dem Vakuumschalter für den Außenbereich und dem Hochspannungsschalter für den Außenbereich liegt in ihrer komplementären Funktion im elektrischen System:

Unterbrechung des Stromkreises: Der Vakuum-Schalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu brechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

Koordination: In Hochspannungssystemen werden der Vakuum-Schaltkreislauf und der Trenn-Isolator häufig koordiniert, um zusammenzuarbeiten.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.

Einführung des Außeneinschlussschalters der Baureihe GW9

Dies ist der Fall, wenn der Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss.

Anwendung:

1.Unterstationen: Es wird häufig sowohl in Innen- als auch in Außenunterstationen zum Schutz und zur Steuerung der Mittelspannungsverteilung verwendet.Der Vakuumschalter sorgt für eine zuverlässige Unterbrechung der Fehlerströme, Überlastströme und Lastströme, die die Unterstationsausrüstung schützen.

2Industrie- und Bergbauunternehmen: Der Vakuumschalter ZW32-12 wird in Verteilungssystemen von Industrie- und Bergbauunternehmen zum Schutz von Motoren, Transformatoren,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEs trägt dazu bei, die Stabilität und Sicherheit der Stromversorgung in diesen Anlagen zu gewährleisten.

3.Landwirtschaftliche Stromnetze: Aufgrund seiner Fähigkeit, häufigen Betrieb zu widerstehen, eignet sich der Vakuumschalter für Anwendungen in ländlichen Stromnetzen.die effiziente Segmentierung des Stromnetzes ermöglichtDarüber hinaus ermöglicht es die Automatisierung des Verteilnetzes durch eine Steuerung, wodurch die Zuverlässigkeit und Effizienz des ländlichen Stromsystems verbessert werden.

4.Geschäftsgebäude: Der Vakuum-Schaltkreislaufschalter wird auch in Gewerbegebäuden zur Stromverteilung und zum Schutz eingesetzt, um den sicheren und zuverlässigen Betrieb von elektrischen Anlagen zu gewährleisten,Verhinderung von Schäden an Geräten und Minimierung der Ausfallzeiten.

Zustand:

1.Höhe von höchstens 2000 m;

2.Umgebungstemperatur: -45 ° C ~ + 40 ° C. Tagestemperaturunterschied: 25 ° C;

3.Windgeschwindigkeit nicht mehr als 35 m / s

4Keine brennbaren, explosionsgefährlichen chemischen Korrosion und heftige Vibrationen.

Technischer Parameter:
