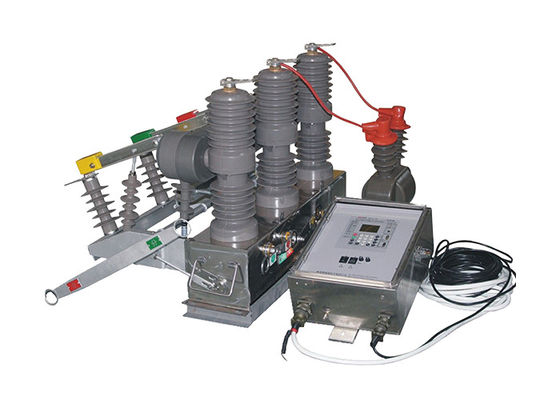

Automatischer Vakuum-Hochspannungskreislaufbrecher mit Null-Sequenz-Sensoren Intelligenter permanenter magnetischer Kreislaufbrecher

Automatischer Vakuum-Hochspannungskreislaufbrecher mit Null-Sequenz-Sensoren Intelligenter permanenter magnetischer Kreislaufbrecher



Beschreibung des Produkts:

Der Hochspannungs-Vakuum-Schaltungsschalter der Serie ZW32-12 ((F) ist eine Außenverteilgeräte mit einer Nennspannung von 12 kV und einem dreiphasigen Wechselstrom von 50 Hz.Es wird hauptsächlich verwendet, um Laststrom zu öffnen und zu schließen, Überlaststrom und Kurzschlussstrom im Stromnetz. Es eignet sich für den Schutz und die Steuerung im Stromverteilungssystem von Umspannwerken und Industrie- und Bergbauunternehmen,sowie die Orte, an denen das ländliche Stromnetz häufig betrieben wird. Der Schaltkreis hat die Eigenschaften von kleinem Volumen, leichtem Gewicht, Anti-Kondensation, kostenloser Wartung und so weiter.

Einführung der Steuerung:

1.Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigungsfunktion nach Wiederverriegelung;wenn der Schalter schwer ist,automatische Beschleunigung im Falle eines dauerhaften Fehlers;
2Fernbedienung / manuelle Schließung zur Beschleunigung des Ausstoßes und Schließung zum Neuschließen: Der Benutzer sendet nach der Reparatur der Leitung Strom, sollte er den Erdungsschalter entfernen vergessen und das Ausstoßen beschleunigen.
3.Drei Verzögerungszeiten für das Wiederverschließen können eingestellt werden;
4.Die Sprungschließungsanlage hat eine Fehlfunktion und eine Sprungschutzfunktion;
5.Null-Sequenzstrom kann zwischen In- und Aus-Zone-Fehlen unterscheiden;
6Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten vermieden wird.

Eigenschaft:

1.Drei-Phasen-Säulen-Typ vollständig geschlossene Struktur mit hoher Dichtungsleistung.

A.Stabile und zuverlässige Bremsleistung, keine Verbrennungs- oder Explosionsgefahr; wartungsfrei, klein, leicht und langlebig.

B.Eine hohe Feuchtigkeits- und Taubenschutzleistung, besonders geeignet für den Einsatz in kalten oder feuchten Gebieten.

C.Importierte Materialien mit guter Isolierleistung, hoher Temperaturbeständigkeit, UV-Resistenz und Alterungsbeständigkeit.

2.Effizienter und zuverlässiger miniaturisierter Federbetrieb.

A. Der Energiespeichermotor hat einen geringen Stromverbrauch für Öffnungs- und Schließvorgänge; der Mechanismus verwendet eine direkte Übertragungsmethode mit weniger Komponenten, was zu einer hohen Zuverlässigkeit führt.

B. Der Bedienmechanismus wird in eine versiegelte Box gelegt, um Rost wirksam zu verhindern und die Zuverlässigkeit des Mechanismus zu verbessern.

3- Bequeme und flexible Bedienung und freie Kombinationsleistung.

A. Es kann manuell zum Brechen oder elektrisch zum Öffnen und Schließen bedient und auch von einem entfernten Ort aus ferngesteuert werden.

B. Es kann mit einem intelligenten Steuergerät kombiniert werden, um eine Verteilungsautomatisierung zu erreichen, oder mit einem Wiederverschlusssteuergerät kombiniert werden, um einen automatischen Wiederverschlussgerät oder -abteilungsgerät zu bilden.

C. Kann mit zweiphasigen oder dreiphasigen Stromtransformatoren zum Schutz vor Überstrom oder Kurzschluss ausgestattet werden.

D. Es kann Stromübertragungssignale für intelligente Steuerungen bereitstellen und kann entsprechend den Anforderungen des Benutzers mit Stromtransformatoren ausgestattet werden.

E. Kann mit einem dreiphasigen Isolationsschalter mit integrierter Schließvorrichtung gegen Fehlbetrieb ausgestattet werden;Es kann auch mit Überspannungshalter-Säulenisolatoren für einfache Wartung installiert werden.

Technische Parameter:
