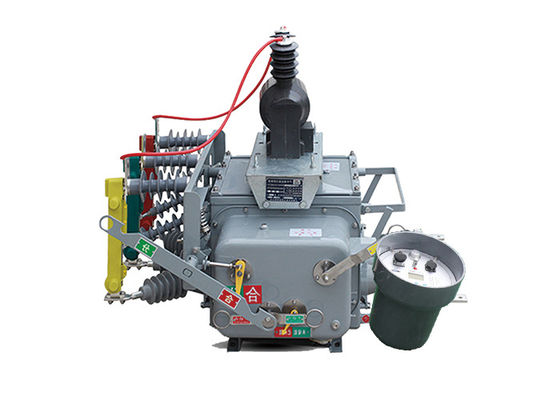

Automatischer Grenzlast-Vakuumbremser Schalter Norm IEC62271-100 12kV für Stromverteilungsunterstation

Automatischer Grenzlast-Vakuumbremser Schalter Norm IEC62271-100 12kV für Stromverteilungsunterstation

Beschreibung des Produkts:

ZW20-12 Grenzlastschalter ist der dreiphasige AC 50Hz Outdoor-Hochspannungsschalter, der hauptsächlich für 10kV-Outdoor-Verteilungssysteme in landwirtschaftlichen und städtischen Netzen verwendet wird.Es wird zum Umschalten der Last verwendet, Belastungsbrechung, Überlaststrom, Kurzschlussstrom und ähnliche Anwendungen.

Die Gesamtstruktur ist ein dreiphasiger gemeinsamer Boxtyp, bestehend aus Betriebsmechanismus, leitfähiger Schaltung, Isolationssystem, Dichtungselementen und Gehäuse.

Es ist mit einem entsprechenden intelligenten Fernterminal ausgestattet, um den Anforderungen von Anwendungen zur Verteilungsautomatisierung gerecht zu werden.

• In Kombination mit einem intelligenten Steuergerät mit GSM-SMS-Funktion wird er zum ZW20-12(Z) Outdoor-intelligenten Hochspannungs-Wechselstrom-Vakuum-Schalter.

• In Kombination mit einem Abschnittssteuergerät wird er zum ZW20-12 ((F) Outdoor-Schnittsteuerungsschalter mit Hochspannung.


Eigenschaften der Steuerung:

Intelligente Terminalsteuerungen haben Funktionen wie Schutz, automatische Steuerung, Inspektion/Abfrage, Kommunikation und Softwareverwaltung.

1.Umfassende Funktionalität:

• Sie können verschiedene Funktionen wie Schaltkreisschutz, Fernbedienung, Alarm und Fernüberwachung perfekt umsetzen.

2.Niedrige Kosten und praktische Nutzung:

• Keine Investition in Kommunikationshardware in GSM-Netzwerke erforderlich.

3Mehrfache Sicherheitsmaßnahmen:

• Benutzen Sie bestimmte Mobiltelefone, verschlüsseln Sie Ihre Informationen, überprüfen Sie Ihr Passwort und nehmen Sie andere Sicherheitsmaßnahmen.

• Das GSM-Modul kann eine Mobilfunknummer angeben und nur Befehle vom gebundenen Telefon annehmen.

• Kommunikationsnachrichten für Fernbedienung und andere Befehle sind verschlüsselt.

• Folgt einer vor eingestellten Methode der Fernbedienung "Bestätigen, Ausführen und Überprüfen", um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlbetrieb zu verhindern.

4Einfache Systemkonfiguration:

• Es ist nicht notwendig, Kommunikationsleitungen oder Debug-Kommunikationsleitungen zu installieren.

• Installieren Sie einfach das intelligente SMS-Überwachungsterminal korrekt, stecken Sie die SIM-Karte ein, setzen Sie die angegebene Mobilfunknummer ein und das System startet.

5.Mobilfunküberwachung jederzeit, überall:

• Echtzeitüberwachung und Anzeige können an jedem Ort mit einem Signal durchgeführt werden, ohne dass Personal für die Überwachung stationiert werden muss.




Anwendung:

1.Abschaltungsschalter und Kontaktschalter: Der Schaltschalter ZW20-12 ((F) kann als Abschaltungsschalter oder Kontaktschalter in der Ringnetzkonfiguration von Stromverteilsystemen verwendet werden.Es ermöglicht das Öffnen und Schließen von Schaltungen während Wartungs- oder Störbedingungen.

2.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.

3.Grenzschalter: In Verzweigungsleitungen der Stromversorgung kann der Schalter ZW20-12 ((F) als Grenzschalter oder "Wachhund" fungieren." Es hilft bei der Überwachung und dem Schutz der Zweiglinie gegen Störungen und abnormale Bedingungen.

4.Rückschließer und Sektionierer: Der Leistungsschalter kann als Rückschließer und Sektionierer in Luftverteilnetzen fungieren.Es stellt automatisch den Strom nach vorübergehenden Störungen wieder her und isoliert fehlerhafte Abschnitte, um die Auswirkungen von Ausfällen zu minimieren.




Eigenschaft:

1.Große Beständigkeit gegen Verschmutzung, hohe und niedrige Temperaturbeständigkeit und keine Verbrennungs- oder Explosionsgefahr.

2.Vollständig geschlossene Struktur, gefüllt mit SF6-Gas im Gehäuse, ausgezeichnete Dichtungsleistung, geeignet für den Einsatz in hohen Temperaturen und feuchten Bereichen.

3.ausgestattet mit einem Stromtransformator (CT), der Strom zur Informationsanalyse an den intelligenten Steuergerät ausgibt.und die Anschlüsse können an die entsprechenden Anschlüsse angeschlossen werden.

4Der Bedienmechanismus ist innovativ und einfach, mit geringer Größe und geringem Gewicht, was einen sicheren und zuverlässigen Betrieb gewährleistet.

5Die Außenhülle hat auffällige Anzeigen für den Zustand "Energie speichern", "offen" und "nahe".




Technische Parameter:

Technischer Parameter des Reglers:
