Beschreibung des Produkts:

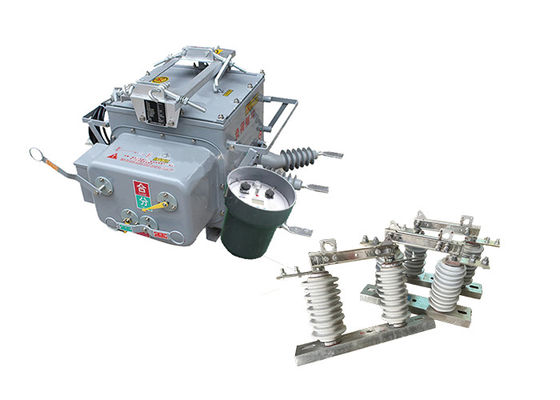

Der ZW20-12(F) Outdoor Vacuum Circuit Breaker ist ein vielseitiges und intelligentes Gerät, das die Funktionen eines Vakuumbrechers, Vakuumlastschalters, Rückschließers und Sektionalisators kombiniert.Es ist für den Einsatz in 10 kV- und 13 kV-Verteilnetzen ausgelegt., insbesondere in städtischen und ländlichen Stromnetzen.
Zu den Hauptkomponenten des ZW20-12 ((F) -Schaltkreislaufschaltern gehören ein Vakuumschalter, ein CH-40-Steuergerät und ein externer Spannungstransformator.Der Vakuumbremser ist dafür verantwortlich, elektrische Schaltungen zu unterbrechen und herzustellenDer externe Spannungstransformator hilft bei der genauen Spannungsmessung für Steuerungs- und Überwachungszwecke.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesEs wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.

Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.

Hochspannungsschalter sind in der Regel für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.



Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.



 Anwendung:


1.Abschaltungsschalter und Kontaktschalter: Der Schaltschalter ZW20-12 ((F) kann als Abschaltungsschalter oder Kontaktschalter in der Ringnetzkonfiguration von Stromverteilsystemen verwendet werden.Es ermöglicht das Öffnen und Schließen von Schaltungen während Wartungs- oder Störbedingungen.
2.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.
3.Grenzschalter: In Verzweigungsleitungen der Stromversorgung kann der Schalter ZW20-12 ((F) als Grenzschalter oder "Wachhund" fungieren." Es hilft bei der Überwachung und dem Schutz der Zweiglinie gegen Störungen und abnormale Bedingungen.
4.Rückschließer und Sektionierer: Der Leistungsschalter kann als Rückschließer und Sektionierer in Luftverteilnetzen fungieren.Es stellt automatisch den Strom nach vorübergehenden Störungen wieder her und isoliert fehlerhafte Abschnitte, um die Auswirkungen von Ausfällen zu minimieren.



Aufbau:

1.Die Steuerung ist ein mikrocomputerbasiertes Relaisschutz- und Überwachungsgerät.

2.Die Steuerung hat eine starke Wetterbeständigkeit und einen Schutz gegen Kondensation.

3Es ist durch Luftfahrtanschlüsse mit dem Schaltkörper verbunden.

4Es hat eine gute Verbindungssicherheit und ein hohes Schutzniveau.

Der Controller verfügt über vier analoge Eingangskanäle: Phase A-Strom, Phase C-Strom, Nullsequenzstrom und Phase BC-Spannung.Die Steuerung überwacht die Werte dieser analogen Eingänge in Echtzeit und vergleicht sie mit festgelegten Werten, um Linienfehler zu bestimmen und entsprechende Aktionen zu initiieren.




Technische Parameter:

ZW20-12 ((F)

GW9-10
