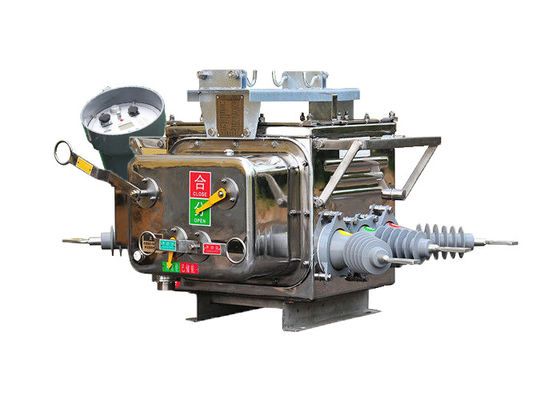

Leistungsstarker Grenzlastschalter ZW20-12 ((F) Serie Hochspannungsvakuum-Schaltkreisbrecher mit intelligenter Steuerung

Leistungsstarker Grenzlastschalter ZW20-12 ((F) Serie Hochspannungs-Vakuum-Schaltkreisbrecher mit intelligenter Steuerung

Beschreibung des Produkts:

Der Grenzlastschalter ZW20-12 ((F) ist eine Art dreiphasiger AC 50Hz-Hochspannungsschalter für den Außenbereich, die hauptsächlich für den Einsatz in ländlichen und städtischen 10 kV-Außenverteilnetzen entwickelt wurde.Es dient zur Steuerung des Laststroms, Überlaststrom, Kurzschlussstrom und ähnliche Szenarien.

Der Grenzlastschalter verfügt über eine dreiphasige gemeinsame Boxstruktur, bestehend aus mehreren Komponenten, darunter einen Bedienmechanismus, einen leitfähigen Stromkreis, ein Isolationssystem, ein Dichtungselement,Diese Komponenten arbeiten zusammen, um den effizienten und sicheren Betrieb des Schaltwerks zu gewährleisten.

Zusätzlich ist der Grenzlastschalter ZW20-12 ((F) mit intelligenten Fernterminals ausgestattet, die verschiedene Anwendungen für die Verteilungsautomatisierung unterstützen,die Verbesserung der Kontroll- und Überwachungskapazitäten.

Darüber hinaus gibt es eine andere Variante dieses Schaltwerks namens ZW20-12(Z), der ein intelligenter Hochspannungs-AC-True-Airbreaker für den Außenbereich ist.die Kommunikation über SMS ermöglicht.

Darüber hinaus kann der Grenzlastschalter ZW20-12 ((F) mit einem Trennschalter-Steuergerät kombiniert werden, um ein Außentrennsystem für Hochspannungs-Wechselströmung zu bilden.Diese Kombination verbessert die Funktionalität und Vielseitigkeit des Schaltwerks, die umfassendere Kontroll- und Schutzmöglichkeiten bieten.

Eigenschaften der Steuerung:

Intelligenter Terminalcontroller mit Schutz, automatischer Steuerung, Überprüfung / Abfrage, Kommunikation, Softwareverwaltung und anderen Funktionen.

1 Voll funktionsfähig:Perfekter Leitungsschutz, Fernbedienung, Alarm, Fernüberwachung und andere Funktionen.

2 Kostengünstig und praktisch:GSM-Netzwerk ohne Investition in Kommunikationshardware, Kauf einer SIM-Karte, um den SMS-Dienst zu öffnen;

Die Verwendung bestimmter Mobiltelefone, Verschlüsselung von Informationen, Passwortprüfung und andere Sicherheitsmaßnahmen;das GSM-Modul kann die Mobiltelefonnummer angeben, akzeptiert nur gebundene Mobilfunklebensdauer;Verschlüsselung von Textnachrichten für Fernbedienung und andere Kontrollpunkte. · Verschlüsseln Sie SMS, die das Leben steuern, wie beispielsweise die Fernbedienung.Vorsetzen - bestätigen - ausführen - zurück in den Fernbedienungsmodus der Schule, um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlbetrieb zu vermeiden.

4 Einfache Einrichtung des Systems: Es ist nicht notwendig, Kommunikationsleitungen einzurichten und die Kommunikationsleitungen zu debuggen.die angegebene Mobilfunknummer einstellenDas System beginnt zu laufen.

5 Mobilfunküberwachung jederzeit und überall: An jedem Ort, an dem ein Signal vorhanden ist, kann er in Echtzeit überwacht und angezeigt werden, ohne dass spezielles Personal zur Überwachung benötigt wird.




Eigenschaft:

1.Große Beständigkeit gegen Verschmutzung, hohe und niedrige Temperaturbeständigkeit und keine Verbrennungs- oder Explosionsgefahr.

2.Vollständig geschlossene Struktur, gefüllt mit SF6-Gas im Gehäuse, ausgezeichnete Dichtungsleistung, geeignet für den Einsatz in hohen Temperaturen und feuchten Bereichen.

3.ausgestattet mit einem Stromtransformator (CT), der Strom zur Informationsanalyse an den intelligenten Steuergerät ausgibt.und die Anschlüsse können an die entsprechenden Anschlüsse angeschlossen werden.

4Der Bedienmechanismus ist innovativ und einfach, mit geringer Größe und geringem Gewicht, was einen sicheren und zuverlässigen Betrieb gewährleistet.

5Die Außenhülle hat auffällige Anzeigen für den Zustand "Energie speichern", "offen" und "nahe".

Aufbau:

1.Die auf dem Mikrocomputer basierende Relais-Schutz- und Überwachungseinrichtung dient als Steuerung für das Leistungsschaltersystem.Es verwendet fortschrittliche Mikrocomputertechnologie, um präzise und effiziente Relais-Schutz- und Überwachungsfunktionen bereitzustellen.

2.Die Steuerung ist mit einer robusten Wetterbeständigkeit ausgelegt, die es erlaubt, verschiedenen Umgebungsbedingungen standzuhalten.Sicherstellung eines zuverlässigen Betriebs auch in feuchten oder feuchten Umgebungen.

3.Um eine sichere und zuverlässige Verbindung herzustellen, ist die Steuerung mit Flugzeuganschlüssen an den Schaltkörper angeschlossen.Sicherstellung der korrekten Kommunikation und Funktionalität zwischen Steuerung und Schalter.

4Die Steuerung verfügt über eine hervorragende Verbindungssicherheit, wodurch das Risiko von Signalverlust oder -störungen minimiert wird.Sicherstellung der Integrität und Genauigkeit des Relaisschutz- und Überwachungssystems.

Umweltbedingungen:

1.Der automatische Vakuumschalter ZW20-12 ((F) ist so konstruiert, dass er zuverlässig in einem breiten Umgebungslufttemperaturbereich von -40 °C bis +70 °C arbeitet.Diese Temperaturverträglichkeit sorgt dafür, dass der Schaltungsschalter unter verschiedenen klimatischen Bedingungen wirksam funktionieren kann.

2Der Leistungsschalter ist für die Installation in Höhen von nicht mehr als 3000 m über dem Meeresspiegel geeignet. Diese Höhenkompatibilität ermöglicht einen flexiblen Einsatz an verschiedenen geographischen Standorten.

3Der Schaltkreislaufbrecher ZW20-12 ((F) ist so konstruiert, dass er der Umgebungsluftverschmutzung durch Staub, Rauch, ätzende Gase, Dampf oder Salzspray standhält.Es ist so konzipiert, dass es den Standards für die Kontaminationsklasse IV entspricht., um sicherzustellen, dass der Leistungsschalter auch in schwierigen und korrosiven Umgebungen widerstandsfähig und funktionsfähig bleibt.

4.Mit einer Höchstwindgeschwindigkeitsverträglichkeit von 34 m/s (entspricht 700 Pa auf der Zylinderoberfläche) kann der Schaltkreis starken Winden standhalten, ohne seine Leistung oder Stabilität zu beeinträchtigen.Dieser Windgeschwindigkeitswiderstand sorgt für den zuverlässigen Betrieb des Schaltwerks bei extremen Wetterbedingungen.

5Der Schaltbrenner ist so konstruiert, daß die Auswirkungen externer Schwingungen oder Bodenbewegungen auf seine Leistung minimiert werden.Sein Aufbau und seine inneren Mechanismen sind so konzipiert, daß sie Vibrationen absorbieren und dämpfen, so dass der Schaltkreis nicht von äußeren Störungen beeinträchtigt wird.

6.Der Schaltkreislaufschalter ZW20-12 ((F) ist so konzipiert, daß er induzierte elektromagnetische Störungen (EMI) im Sekundarsystem begrenzt.,sicherzustellen, dass der Leistungsschalter keine übermäßigen elektromagnetischen Störungen erzeugt, die den Betrieb anderer angeschlossener Geräte beeinträchtigen könnten.




Technische Parameter:

Technischer Parameter des Reglers:
