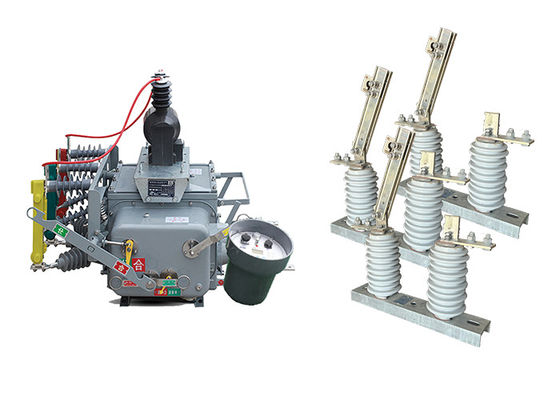

Intelligenter Grenzlastschalter GB1984-2003 GB1985-2014 Standard mit GW9 Hochspannungsschalter

Intelligenter Grenzlastschalter GB1984-2003 GB1985-2014 Standard mit GW9 Hochspannungsschalter

Beschreibung des Produkts:

Der ZW20-12 ((F) pole mounted circuit breaker ist eine Art dreiphasiger AC 50Hz Outdoor-Hochspannungsschalter, der hauptsächlich für den Einsatz in ländlichen und städtischen 10 kV-Outdoor-Verteilnetzen entwickelt wurde.Es dient zur Steuerung des Laststroms, Überlaststrom, Kurzschlussstrom und ähnliche Szenarien.

Der Leistungsschalter verfügt über eine dreiphasige gemeinsame Boxstruktur, bestehend aus mehreren Komponenten, darunter einen Bedienmechanismus, einen leitfähigen Stromkreis, ein Isolationssystem, ein Dichtungselement,und eine MuschelDiese Komponenten arbeiten zusammen, um den effizienten und sicheren Betrieb des Leistungsschalters sicherzustellen.

Zusätzlich ist der ZW20-12 ((F) Breaker mit intelligenten Fernterminals ausgestattet, die verschiedene Anwendungen für die Verteilungsautomatisierung unterstützen und eine verbesserte Steuerung und Überwachung ermöglichen.

Darüber hinaus gibt es eine andere Variante dieses Schaltwerks namens ZW20-12(Z), der ein intelligenter Hochspannungs-AC-True-Airbreaker für den Außenbereich ist.die Kommunikation über SMS ermöglicht.

Darüber hinaus kann der ZW20-12(F) -Schalter mit einem Trennschalter-Steuergerät kombiniert werden, um ein Outdoor-Trennschaltersystem für Hochspannungs-Wechselstrom zu bilden.Diese Kombination verbessert die Funktionalität und Vielseitigkeit des Schaltwerks, die umfassendere Kontroll- und Schutzmöglichkeiten bieten.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

Der Trennschalter besteht aus Basis, Säulenisolator, leitendem Teil und Orgelteil.hohe Verlässlichkeit, etc. Er erreicht das Niveau ähnlicher Produkte im In- und Ausland.

Darüber hinaus gibt es eine andere Art von Trennschalter namens GW9-12 ((W), mit einer einstufigen Struktur ist für Stromsystem mit Frequenz 50Hz und Leitungsspannung 10kv geeignet.

Es ist für den Einsatz in Stromnetzen mit einer Frequenz von 50 Hz und einer Leitungsspannung von 10kv geeignet und wird für das Schließen und Teilen von Leitungen verwendet, wenn Spannung und keine Last vorhanden sind,und die Antifouling Isolierungsschalter können die Anforderungen der Benutzer in stark befleckten Bereichen erfüllen, und kann effektiv das Problem der Verunreinigung Blitz lösen, die auftritt, wenn die Isolierschalter in Betrieb sind.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.



Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.



Einrichtung:

Die Beziehung zwischen dem Vakuumschalter für den Außenbereich und dem Hochspannungsschalter für den Außenbereich liegt in ihrer komplementären Funktion im elektrischen System:

Unterbrechung des Stromkreises: Der Vakuum-Schalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu brechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

Koordination: In Hochspannungssystemen werden der Vakuum-Schaltkreislauf und der Trenn-Isolator häufig koordiniert, um zusammenzuarbeiten.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.


Eigenschaft:

1.Große Beständigkeit gegen Verschmutzung, hohe und niedrige Temperaturbeständigkeit und keine Verbrennungs- oder Explosionsgefahr.

2.Vollständig geschlossene Struktur, gefüllt mit SF6-Gas im Gehäuse, ausgezeichnete Dichtungsleistung, geeignet für den Einsatz in hohen Temperaturen und feuchten Bereichen.

3.ausgestattet mit einem Stromtransformator (CT), der Strom zur Informationsanalyse an den intelligenten Steuergerät ausgibt.und die Anschlüsse können an die entsprechenden Anschlüsse angeschlossen werden.

4Der Bedienmechanismus ist innovativ und einfach, mit geringer Größe und geringem Gewicht, was einen sicheren und zuverlässigen Betrieb gewährleistet.

5Die Außenhülle hat auffällige Anzeigen für den Zustand "Energie speichern", "offen" und "nahe".

Anwendung:

1Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

2.Rechenzentren: Der Switch wird in Rechenzentren verwendet, um eine zuverlässige Stromverteilung und den Schutz kritischer IT-Infrastruktur zu gewährleisten.Er ermöglicht eine effiziente Lastwechselung und schützt vor elektrischen Störungen.

3.Öl- und Gasindustrie: Der Schalter ZW20 findet Anwendung in der Öl- und Gasindustrie zur Steuerung und zum Schutz elektrischer Geräte in Raffinerien, Pipelines und Offshore-Plattformen.

4.Infrastrukturprojekte: Der Schalter wird in verschiedenen Infrastrukturprojekten wie Flughäfen, Seehäfen und Stadien für eine zuverlässige Stromverteilung und -schutz eingesetzt.

5.Wasser- und Abwasseraufbereitungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserreinigungsanlagen zur Steuerung und zum Schutz elektrischer Geräte in Pumpstationen, Kläranlagen,und Vertriebsnetze.

Zustand:

1.Umgebungstemperatur: -40°C bis +70°C.

2.Höhe: Höchstens 3000 m über dem Meeresspiegel.

3Die Umgebungsluft kann mit Staub, Rauch, ätzenden Gasen, Dampf oder Salznebel verunreinigt sein.

4.Die Windgeschwindigkeit darf 34 m/s nicht überschreiten (entspricht einem Druck von 700 Pa auf der zylindrischen Oberfläche).

5Vibrationen oder seismische Aktivität von externen Schaltanlagen und Steuergeräten können vernachlässigt werden.

6Die Amplitude der elektromagnetischen Störungen im Sekundärsystem beträgt nicht mehr als 1,6 kV.




Technische Parameter:

ZW20-12 ((F)

GW9-10

Einführung des Außeneinschlussschalters der Baureihe GW9

Dies ist ein weiteres Beispiel für die Verwendung von H2O-Disketten, die in der Verpackung enthalten sind.
