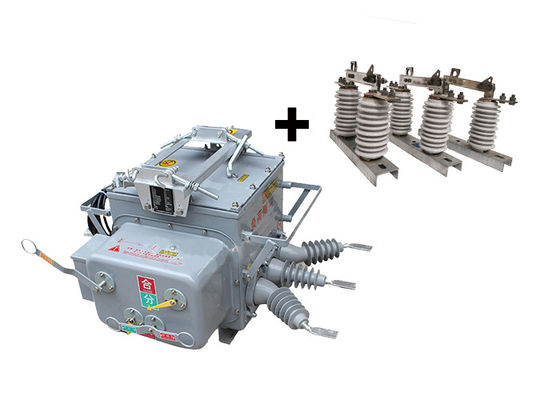

Drei-Phasen-Wechselstrom-Grenzlastschalter mit Steuerung VCB 10kV 13kV mit Außeneinschalter

Drei-Phasen-Wechselstrom-Grenzlastschalter mit Steuerung VCB 10kV 13kV mit Außeneinschalter

Beschreibung des Produkts:

Der ZW20-12(F) Outdoor Vacuum Circuit Breaker ist ein vielseitiges und intelligentes Gerät, das die Funktionen eines Vakuumbrechers, Vakuumlastschalters, Rückschließers und Sektionalisators kombiniert.Es ist für den Einsatz in 10 kV- und 13 kV-Verteilnetzen ausgelegt., insbesondere in städtischen und ländlichen Stromnetzen.

Zu den Hauptkomponenten des ZW20-12 ((F) -Schaltkreislaufschaltern gehören ein Vakuumschalter, ein CH-40-Steuergerät und ein externer Spannungstransformator.Der Vakuumbremser ist dafür verantwortlich, elektrische Schaltungen zu unterbrechen und herzustellenDer externe Spannungstransformator hilft bei der genauen Spannungsmessung für Steuerungs- und Überwachungszwecke.

Die GW9-10 Außen-Abschlüsse werden typischerweise in Hochspannungsübertragungs- und Verteilernetzwerken verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.

Sie sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert, wo sie strengen Umgebungsbedingungen wie extremen Temperaturen, Wind,Sie sind daher so konstruiert, dass sie diesen Bedingungen standhalten und oft aus langlebigen Materialien wie Stahl oder Aluminium bestehen.

Toutdoor-Abschlüsse gibt es je nach Anwendung und Anforderungen in verschiedenen Arten und Konfigurationen.während andere für den Außenbereich geeignet sindEinige sind manuell zu bedienen, andere sind automatisiert und können ferngesteuert werden.

Neben ihrer primären Funktion, Schaltkreise zu isolieren, verfügen VEI auch über andere wichtige Merkmale, wie beispielsweise eine visuelle Anzeige ihres Zustands (offen oder geschlossen),und sicherzustellen, dass der Stromkreis nicht angetrieben wird, wenn der Isolator geöffnet ist.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.



Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.



Eigenschaft:

1Der automatische Vakuum-Schaltkreislaufschalter ZW20-12(F) zeigt eine robuste Verschmutzungsbeständigkeit.Gewährleistung einer zuverlässigen Leistung auch unter verschmutzten BedingungenAußerdem ist der Schaltschalter ohne Verbrennungs- oder Explosionsgefahr ausgestattet.Verbesserung der allgemeinen Sicherheit.

2Der Schaltkreislauf ist vollständig geschlossen und mit SF6-Gas gefüllt.für den Einsatz in hohen Temperaturen und feuchten Gebieten geeignetDas versiegelte Gehäuse schützt die inneren Komponenten vor äußeren Elementen und gewährleistet eine optimale Leistung und Langlebigkeit.

3Der Schaltkreislauf ist mit einem Stromtransformator (CT) ausgestattet, der Strom an den intelligenten Steuergerät zur Informationsanalyse ausgibt.die Flexibilität bei der Konfiguration des Systems ermöglichtDie Verbindungstermine lassen sich leicht an die entsprechenden Terminalsteckdosen anschließen, wodurch bequeme Installations- und Wartungsprozesse erleichtert werden.

4Der Betriebsmechanismus des Schaltwerks ist innovativ und einfach, was zu einer kompakten Größe und einer leichten Konstruktion führt.Risiken einer Fehlfunktion oder eines Ausfalls minimierenDie kompakte Größe trägt auch zur platzsparenden Installation und einfachen Handhabung bei.

5Die Außengehäuse des Schaltschalters verfügt über auffällige Indikatoren für den Zustand "Energie speichern", "offen" und "nahe".mit einer Leistung von mehr als 50 Watt,Dieses visuelle Feedback erhöht die Betriebseffizienz und sorgt für eine genaue Überwachung des Zustands des Schaltwerks.




Aufbau:

1.Die auf dem Mikrocomputer basierende Relais-Schutz- und Überwachungseinrichtung dient als Steuerung für das Leistungsschaltersystem.Es verwendet fortschrittliche Mikrocomputertechnologie, um präzise und effiziente Relais-Schutz- und Überwachungsfunktionen bereitzustellen.

2.Die Steuerung ist mit einer robusten Wetterbeständigkeit ausgelegt, die es erlaubt, verschiedenen Umgebungsbedingungen standzuhalten.Sicherstellung eines zuverlässigen Betriebs auch in feuchten oder feuchten Umgebungen.

3.Um eine sichere und zuverlässige Verbindung herzustellen, ist die Steuerung mit Flugzeuganschlüssen an den Schaltkörper angeschlossen.Sicherstellung der korrekten Kommunikation und Funktionalität zwischen Steuerung und Schalter.

4Die Steuerung verfügt über eine hervorragende Verbindungssicherheit, wodurch das Risiko von Signalverlust oder -störungen minimiert wird.Sicherstellung der Integrität und Genauigkeit des Relaisschutz- und Überwachungssystems.

Zustand:

1Höhenlage: 2000 m.

2.Umgebungstemperatur:außen -30°C~+55°C

Die höchste Jahresdurchschnittstemperatur beträgt 20°C

Höchstdurchschnittliche Tagestemperatur beträgt 30°C

3.Relative Luftfeuchtigkeit: 95% ((25°C)

4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g

Vertikale Beschleunigung beim Boden 0,15 g

Beim Handeln für drei Sinuswellen

Sicherheitsfaktor 1.67

5- Erdbebenintensität: 7 Grad.

6. Höchsttäglicher Temperaturunterschied:25°C

7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt

8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand




Technische Parameter:

ZW20-12 ((F)

GW9-10
