Elektrische Grenzlastschalter mit intelligenter Steuerung, automatisch/manuell für industrielle Baupläne verwendet

Elektrische Grenzlastschalter mit intelligenter Steuerung, automatisch/manuell für industrielle Baupläne verwendet

Beschreibung des Produkts:

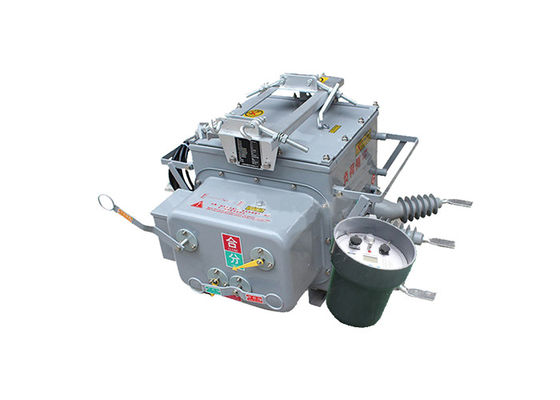

Der ZW20-12 ((F) Boundary Load Switch ist ein neues Produkt, das mehrere Funktionen in einem einzigen intelligenten Gerät kombiniert.Rückschließer, und Sektionierer, die Vielseitigkeit und Effizienz in verschiedenen Anwendungen bieten.

Die Hauptkomponenten des Boundary Load Switch umfassen einen Vakuumbremser, einen CH-40-Regler und einen externen Spannungstransformator.Während der CH-40-Controller einen fortschrittlichen Schutz bietetEin externer Spannungstransformator, optional für Verteilungsleitungsringnetze,kann für bilaterale PT-Verbindungen (potentielle Transformatoren) verwendet werden.

Dieses Produkt findet einen breiten Einsatz in 10 kV und 13 kV städtischen und ländlichen Stromnetz-Ringnetzen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDarüber hinaus kann es als Grenzschalter (allgemein als Wachhund bezeichnet) in Zweigstromleitungen sowie als Rückschließer und Sektionalisierer in Oberleitungsnetzen funktionieren.

Der Boundary Load Switch bietet Fernsteuerungsfunktionen, die eine effiziente Überwachung und Steuerung ermöglichen.Erleichterung der nahtlosen Integration in Verteilungsautomationssysteme.

Das Gerät verwendet zuverlässige Erkennungs- und Beurteilungsmechanismen, einschließlich der Fähigkeit, Nullsequenzströme und Kurzschlussströme zwischen Phasen auf mA-Ebene zu erkennen.Dies ermöglicht die automatische Beseitigung von Einphasen-Erdungsschäden und Phase-zu-Phase-Kurzschlussfehlern, was die Fehlermanagementfähigkeit des Systems verbessert.

Der Hauptschalter des Boundary Load Switches verwendet Vakuumbogentechnologie, während das Isolationssystem eine SF6 und N2 gemischte Gasisolierung enthält.Explosionssicher, und Isolationstechnologien aus Japan, Deutschland und Frankreich, die eine hervorragende Gesamtsiegelungsleistung gewährleisten.die Leckage verhindert und sicherstellt, dass die Leistung des Geräts von der äußeren Umgebung unbeeinflusst bleibt.

Der Federbetriebsmechanismus des Grenzlastschalters ist mit dem Ziel der Miniaturisierung und Leistungsoptimierung konzipiert.die im Vergleich zu herkömmlichen Federmechanismen zu einer höheren Aktionssicherheit führtDiese Designverbesserung verbessert die Gesamtbetriebseffizienz und die Lebensdauer des Geräts.



Einführung der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.

Eigenschaft:

1 Starke Verunreinigungsfähigkeit, hohe Beständigkeit gegen hohe und niedrige Temperaturen, keine Verbrennungs- und Explosionsgefahr.

2 vollständig geschlossene Struktur, die Box mit SF6-Gas gefüllt, gut versiegelt, geeignet für hohe Temperaturen und feuchte Bereiche.

3 integrierte CT, Ausgangsstrom für die intelligente Steuervorrichtung zur Informationsanalyse und das Verhältnis kann angepasst werden, das Anschlussgerät mit dem entsprechenden Gerät verbunden.

Der Bedienmechanismus ist neuartig, einfach, klein, leicht, sicher und zuverlässig.

5 Die Schale zeigt deutlich die "Energie-Speicher", "Punkte" und "kombinierte" Zustände.

Anwendung:

1.Geschäftliche Gebäude: Der Schalter wird in gewerblichen Gebäuden, einschließlich Einkaufszentren, Bürokomplexen und Krankenhäusern, für eine zuverlässige und sichere Stromverteilung verwendet.Es sorgt für eine effiziente Lastwechselung und schützt kritische elektrische Belastungen.

2.Wasser- und Abwasseraufbereitungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserreinigungsanlagen zur Steuerung und zum Schutz elektrischer Geräte in Pumpstationen, Kläranlagen,und Vertriebsnetze.

3Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

4Erneuerbare Energiesysteme: Der Schalter ZW20 eignet sich für erneuerbare Energiesysteme wie Solarkraftwerke und Windparks.Es erleichtert die Schaltung und den Schutz von Mittelspannungsschaltungen in diesen Systemen.

5.Elektrifizierung der Eisenbahnen: Der Schalter wird in Eisenbahnenelektrifizierungsprojekten zur Steuerung und zum Schutz der Stromversorgung der Eisenbahnnetze verwendet.Es gewährleistet eine zuverlässige und sichere Stromverteilung für den Zugbetrieb.

6.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.

Technischer Parameter:

Technischer Parameter des Reglers:
