Vakuumgrenzlastschalter Hochspannungs-Stromkreislaufschalter Einfacher Betrieb mit automatischer Steuerung

Vakuumgrenzlastschalter Hochspannungs-Stromkreislaufschalter Einfacher Betrieb mit automatischer Steuerung

Beschreibung des Produkts:

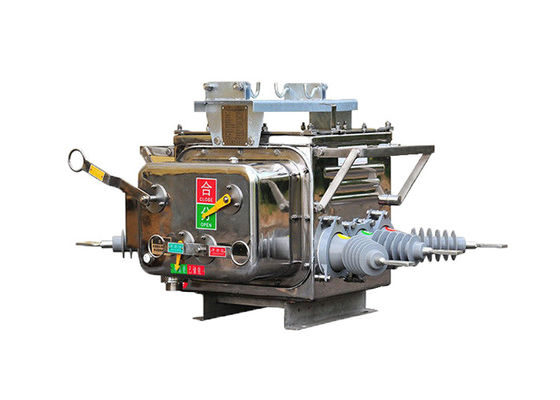

Der Vakuumschalter ZW20-12 ((F) eignet sich für 10 kV-Verteilungsleitungen mit dreiphasigem Wechselstrom von 50 Hz.

Es besteht aus dem Außen-Hochspannungs-Wechselstrom-Vakuum-Schaltkreislaufbrecher ZW20-12, dem Abschnittssteuergerät, dem PDA-Handcomputer und anderen Komponenten.Die elektrischen Verbindungen werden durch Flugzeugstecker und versiegelte Steuerkabel im Freien hergestellt.

Es verfügt über Fehlererkennung, Schutzsteuerung und Kommunikationsfunktionen.Es kann automatisch die Störung Abschnitt trennen und wiederherstellen Strom in der gesunden Abschnitt in einer sehr kurzen Zeit nach einem Fehler auftrittEs ermöglicht auch multifunktionale Überwachung, Informationsanfragen an Systemgeräten,Online-Anzeige der Benutzerinformationen und des Wartungsstands des geografischen Informationssystems des VerteilersystemsEs stellt eine fortgeschrittene Stufe der computergestützten Verteilungsautomatisierung dar.


Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.




Anwendung:

1.Stromverteilungsunterstationen: Der ZW20-Schalter wird häufig in Stromverteilungsunterstationen, sowohl im Innen- als auch im Außenbereich, eingesetzt.und Fehlersicherung in Verteilnetzen.

2.Industrielle Anlagen: Der Schalter ZW20 findet Anwendung in Industrieanlagen, in denen eine Mittelspannungsverteilung erforderlich ist.zum Beispiel Motoren, Transformatoren und Generatoren.

3.Geschäftliche Gebäude: Der Schalter wird in gewerblichen Gebäuden, einschließlich Einkaufszentren, Bürokomplexen und Krankenhäusern, für eine zuverlässige und sichere Stromverteilung verwendet.Es sorgt für eine effiziente Lastwechselung und schützt kritische elektrische Belastungen.

4Erneuerbare Energiesysteme: Der Schalter ZW20 eignet sich für erneuerbare Energiesysteme wie Solarkraftwerke und Windparks.Es erleichtert die Schaltung und den Schutz von Mittelspannungsschaltungen in diesen Systemen.

5.Elektrifizierung der Eisenbahnen: Der Schalter wird in Eisenbahnenelektrifizierungsprojekten zur Steuerung und zum Schutz der Stromversorgung der Eisenbahnnetze verwendet.Es gewährleistet eine zuverlässige und sichere Stromverteilung für den Zugbetrieb.

6Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

7.Rechenzentren: Der Switch wird in Rechenzentren verwendet, um eine zuverlässige Stromverteilung und den Schutz kritischer IT-Infrastruktur zu gewährleisten.Er ermöglicht eine effiziente Lastwechselung und schützt vor elektrischen Störungen.

8.Öl- und Gasindustrie: Der Schalter ZW20 findet Anwendung in der Öl- und Gasindustrie zur Steuerung und zum Schutz elektrischer Geräte in Raffinerien, Pipelines und Offshore-Plattformen.

9.Infrastrukturprojekte: Der Schalter wird in verschiedenen Infrastrukturprojekten wie Flughäfen, Seehäfen und Stadien für eine zuverlässige Stromverteilung und -schutz eingesetzt.

10.Wasser- und Abwasseraufbereitungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserreinigungsanlagen zur Steuerung und zum Schutz elektrischer Geräte in Pumpstationen, Kläranlagen,und Vertriebsnetze.




Aufbau:

1. Die Steuerung ist eine Mikrocomputer-Relee-Schutz- und Überwachungseinrichtung;

2Es hat eine starke Beständigkeit gegen natürliche Verwetterung und Kondensation.

3. Das Gebrauchsmodell ist über den Luftfahrtanschluss mit dem Schaltkörper verbunden;

4.Gute Verbindungssicherheit und hoher Schutzgrad.

Es gibt vier analoge Eingangskanäle, A-Phasenstrom, C-Phasenstrom, Sequenzstrom, BC-Phasenspannung.Die Steuerung erkennt den Fehler der Leitung, indem sie den Wert des Modells in Echtzeit überwacht und mit dem festen Wert vergleicht, und führt anschließend die entsprechende Behandlung durch.

Zustand:

1 Umgebungslufttemperatur: -40 °C ~ + 70 °C;

2 Höhe: nicht mehr als 3000 m

3 Die Umgebungsluft kann durch Staub, Rauch, ätzende Gase, Dampf oder Salzspray kontaminiert sein.

4 Windgeschwindigkeit nicht größer als 34 m / s (entspricht 700 Pa auf der Zylinderoberfläche);

5 Vibrationen oder Bodenbewegungen von außerhalb der Schaltanlage und der Steuerungsanlage sind vernachlässigbar;

6 Die Amplitude der induzierten elektromagnetischen Interferenzen im Sekundärsystem beträgt nicht mehr als 1,6 kV.


Technische Parameter:

Technischer Parameter des Reglers:
