Beschreibung des Produkts:

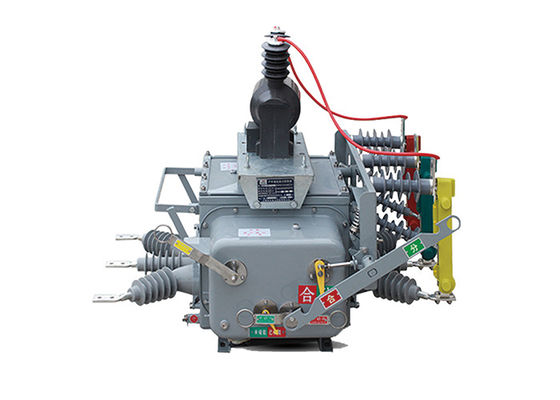

Der Hochspannungs-Vakuum-Schaltkreisbrecher ZW20-12 ((F) ist ein vielseitiges und intelligentes Gerät, das die Funktionen eines Vakuum-Schaltgeräts, Vakuumlastschalters, Rückschließers und Abschnitters kombiniert.Es ist für den Einsatz in 10 kV- und 13 kV-Verteilnetzen ausgelegt., insbesondere in städtischen und ländlichen Stromnetzen.

Zu den Hauptkomponenten des ZW20-12 ((F) -Schaltkreislaufschaltern gehören ein Vakuumschalter, ein CH-40-Steuergerät und ein externer Spannungstransformator.Der Vakuumbremser ist dafür verantwortlich, elektrische Schaltungen zu unterbrechen und herzustellenDer externe Spannungstransformator hilft bei der genauen Spannungsmessung für Steuerungs- und Überwachungszwecke.

Eigenschaften der Steuerung:

Intelligente Terminalsteuerungen haben Funktionen wie Schutz, automatische Steuerung, Inspektion/Abfrage, Kommunikation und Softwareverwaltung.

1.Umfassende Funktionalität:

• Sie können verschiedene Funktionen wie Schaltkreisschutz, Fernbedienung, Alarm und Fernüberwachung perfekt umsetzen.

2.Niedrige Kosten und praktische Nutzung:

• Keine Investition in Kommunikationshardware für GSM-Netzwerke erforderlich.

3Mehrfache Sicherheitsmaßnahmen:

• Benutzen Sie bestimmte Mobiltelefone, verschlüsseln Sie Ihre Informationen, überprüfen Sie Ihr Passwort und treffen Sie andere Sicherheitsmaßnahmen.

• Das GSM-Modul kann eine Mobilfunknummer angeben und nur Befehle vom gebundenen Telefon annehmen.

• Kommunikationsnachrichten für Fernbedienung und andere Befehle sind verschlüsselt.

• Folgt einer vor eingestellten Methode der Fernbedienung "Bestätigen, Ausführen und Überprüfen", um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlbetrieb zu verhindern.

4Einfache Systemkonfiguration:

• Es ist nicht notwendig, Kommunikationsleitungen oder Debug-Kommunikationsleitungen zu installieren.

• Installieren Sie einfach das intelligente SMS-Überwachungsterminal korrekt, stecken Sie die SIM-Karte ein, setzen Sie die angegebene Mobilfunknummer ein und das System startet.

5.Mobilfunküberwachung jederzeit, überall:

• Echtzeitüberwachung und -beobachtung können an jedem Ort mit Signal durchgeführt werden, ohne dass Personal zur Überwachung stationiert werden muss.


Eigenschaft:

1Hohe Bruchfähigkeit: Sie kann hohe Fehlerströme unterbrechen und das elektrische System vor Überstrom schützen.

2Kompaktes Design: Der Schalter ist so konzipiert, dass er kompakt und platzsparend ist und sich für verschiedene Installationsumgebungen eignet.

3Zuverlässige Leistung: Die in dem Schalter verwendete Vakuum-Abschalttechnologie sorgt für zuverlässige Schaltvorgänge und minimale Wartungsanforderungen.

4.Lange elektrische und mechanische Lebensdauer: Der Schalter ist so konzipiert, dass er eine lange Betriebsdauer mit hoher Langlebigkeit und Langlebigkeit aufweist.

5.Schutzvorrichtungen: Es können Vorrichtungen wie Überstromschutz, Kurzschlussschutz und andere Schutzmaßnahmen zum Schutz des elektrischen Systems sein.

6Fernsteuerung und Überwachung: Einige Modelle der ZW20-Serie können Fernsteuerungs- und Überwachungsfunktionen bieten, die eine bequeme Bedienung und Statusüberwachung ermöglichen.




Umweltbedingungen:

1.Der automatische Vakuumschalter ZW20-12 ((F) ist so konstruiert, dass er zuverlässig in einem breiten Umgebungslufttemperaturbereich von -40 °C bis +70 °C arbeitet.Diese Temperaturverträglichkeit sorgt dafür, dass der Schaltungsschalter unter verschiedenen klimatischen Bedingungen wirksam funktionieren kann.

2Der Leistungsschalter ist für die Installation in Höhen von nicht mehr als 3000 m über dem Meeresspiegel geeignet. Diese Höhenkompatibilität ermöglicht einen flexiblen Einsatz an verschiedenen geographischen Standorten.

3Der Schaltkreislaufbrecher ZW20-12 ((F) ist so konstruiert, dass er der Umgebungsluftverschmutzung durch Staub, Rauch, ätzende Gase, Dampf oder Salzspray standhält.Es ist so konzipiert, dass es den Standards für die Kontaminationsklasse IV entspricht., um sicherzustellen, dass der Leistungsschalter auch in schwierigen und korrosiven Umgebungen widerstandsfähig und funktionsfähig bleibt.

4.Mit einer Höchstwindgeschwindigkeitsverträglichkeit von 34 m/s (entspricht 700 Pa auf der Zylinderoberfläche) kann der Schaltkreis starken Winden standhalten, ohne seine Leistungsfähigkeit oder Stabilität zu beeinträchtigen.Dieser Windgeschwindigkeitswiderstand sorgt für den zuverlässigen Betrieb des Schaltwerks bei extremen Wetterbedingungen.

5Der Schaltbrenner ist so konstruiert, daß die Auswirkungen externer Schwingungen oder Bodenbewegungen auf seine Leistung minimiert werden.Sein Aufbau und seine inneren Mechanismen sind so konzipiert, daß sie Vibrationen absorbieren und dämpfen, so dass der Schaltkreis nicht von äußeren Störungen beeinträchtigt wird.

6.Der Schaltkreislaufschalter ZW20-12 ((F) ist so konzipiert, daß er induzierte elektromagnetische Störungen (EMI) im Sekundarsystem begrenzt.,sicherzustellen, dass der Leistungsschalter keine übermäßigen elektromagnetischen Störungen erzeugt, die den Betrieb anderer angeschlossener Geräte beeinträchtigen könnten.




Technische Parameter:

Technischer Parameter des Reglers:
