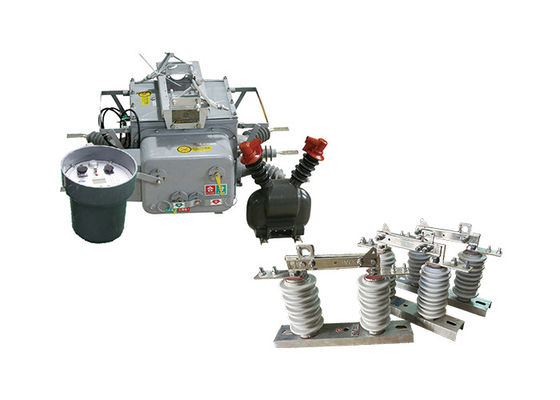

Drei-Phasen starker Grenzlastschalter Paar mit einfach zu bedienendem Steuergerät mit Hochspannungsschalter

Drei-Phasen starker Grenzlastschalter Paar mit einfach zu bedienendem Steuergerät mit Hochspannungsschalter


Beschreibung des Produkts:

Der Grenzlastschalter ZW20-12 ((F) ist für 10 kV-Verteilungsleitungen mit dreiphasigem Wechselstrom von 50 Hz geeignet.

Es besteht aus dem Außen-Hochspannungs-Wechselstrom-Vakuum-Schaltkreislaufbrecher ZW20-12, dem Abschnittssteuergerät, dem PDA-Handcomputer und anderen Komponenten.Die elektrischen Verbindungen werden durch Flugzeugstecker und versiegelte Steuerkabel im Freien hergestellt.

Es verfügt über Fehlererkennung, Schutzsteuerung und Kommunikationsfunktionen.Es kann automatisch die Störung Abschnitt trennen und wiederherstellen Strom in der gesunden Abschnitt in einer sehr kurzen Zeit nach einem Fehler auftrittEs ermöglicht auch multifunktionale Überwachung, Informationsanfragen an Systemgeräten,Online-Anzeige der Benutzerinformationen und des Wartungsstands des geografischen Informationssystems des VerteilersystemsEs stellt eine fortgeschrittene Stufe der computergestützten Verteilungsautomatisierung dar.

GW9-10 Hochspannungsabschalter ist eine Art tragbares Gerät, das zur Isolierung und Erdung von elektrischen Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Der Hochspannungs-Abschalter ist so konzipiert, dass er von einer einzigen Person bedient werden kann, wodurch er einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, und ein Satz austauschbarer Anschlüsse, die es dem Benutzer ermöglichen, eine Vielzahl von Aufgaben auszuführen, wie zum Beispiel Schalter und Erdungsleitungen zu öffnen oder zu schließen.

Der Hochspannungsabschalter ist so konzipiert, daß er einen sichtbaren Bruch im elektrischen Stromkreis bewirkt, der zum Schutz vor zufälligem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.


Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltkreisbrechern verwendet werden kann.



Eigenschaften der Steuerung:

1. Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigung Funktion nach dem wieder schließen: wenn der Schalter schwer ist

2. Im Falle eines dauerhaften Ausfalls automatische Beschleunigung;

3. Fernbedienung / manuelles Schließen zur Beschleunigung der Fahrt und Sperren des Rückschließers: Der Benutzer repariert die Leitung nach der Stromversorgung, wenn er vergisst, den Erdungsschalter zu entfernen

Das Abstoßen sollte beschleunigt werden.

3. Drei Verzögerungszeiten für die Rückschließung können eingestellt werden;

Die Anschlussschaltung hat die Funktion des Anti-Tripping-Systems.

4. Null-Sequenz-Strom kann In-Region-Fehler von außerhalb der Region-Fehlen zu unterscheiden.

5Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten verhindert wird.




Anwendung:

1Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

2.Rechenzentren: Der Switch wird in Rechenzentren verwendet, um eine zuverlässige Stromverteilung und den Schutz kritischer IT-Infrastruktur zu gewährleisten.Er ermöglicht eine effiziente Lastwechselung und schützt vor elektrischen Störungen.

3.Öl- und Gasindustrie: Der Schalter ZW20 findet Anwendung in der Öl- und Gasindustrie zur Steuerung und zum Schutz elektrischer Geräte in Raffinerien, Pipelines und Offshore-Plattformen.

4.Infrastrukturprojekte: Der Schalter wird in verschiedenen Infrastrukturprojekten wie Flughäfen, Seehäfen und Stadien für eine zuverlässige Stromverteilung und -schutz eingesetzt.

5.Wasser- und Abwasseraufbereitungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserreinigungsanlagen zur Steuerung und zum Schutz elektrischer Geräte in Pumpstationen, Kläranlagen,und Vertriebsnetze.




Zustand:

1Höhenlage: 2000 m.

2.Umgebungstemperatur:außen -30°C~+55°C

Die höchste Jahresdurchschnittstemperatur beträgt 20°C

Höchstdurchschnittliche Tagestemperatur beträgt 30°C

3.Relative Luftfeuchtigkeit: 95% ((25°C)

4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g

Vertikale Beschleunigung beim Boden 0,15 g

Beim Handeln für drei Sinuswellen

Sicherheitsfaktor 1.67

5- Erdbebenintensität: 7 Grad.

6. Höchsttäglicher Temperaturunterschied:25°C

7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt

8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand




Technische Parameter:

ZW20-12 ((F)
