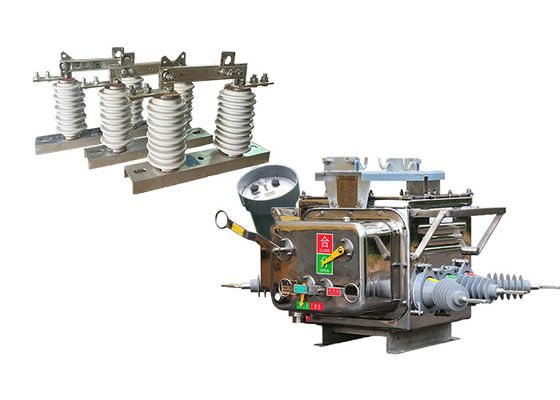

Hochspannungsgrenzlastschalter ZW20-Serie Außen-Schaltkreislaufbrecher mit Steuergerät mit GW9-Serie-Hakenstock

Hochspannungsgrenzlastschalter ZW20-Serie Außen-Schaltkreislaufbrecher mit Steuergerät mit GW9-Serie-Hakenstock

Beschreibung des Produkts:

ZW20-12(F) Vakuum-Schaltkreisbrecher ist eine dreiphasige AC 50Hz Outdoor-HV-Schaltanlage, die hauptsächlich für ländliche und städtische 10 kV-Outdoor-Verteilnetze verwendet wird, als separater und kombinierter Laststrom,Überlaststrom, Kurzschlussstrom und andere ähnliche Orte.

Seine gesamte Struktur ist ein dreiphasiger gemeinsamer Kästchentyp, der aus einem Bedienmechanismus, einem leitfähigen Stromkreis, einem Isolationssystem, einem Dichtungselement und einer Hülle besteht.

Sie unterstützt die entsprechenden intelligenten Fernterminals, um den Anwendungsbedarf der Verteilungsautomatisierung zu erfüllen.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker mit GSM-Kurzmeldungsfunktion

· Kombination mit dem Spaltschalter-Steuergerät ZW20-12 (F) Außenspalt-Hochspannungs-Wechselstrom-Treue-Luftbremser.

Der GW9-Hakenstock ist eine Art elektrischer Schalter, der zur Isolierung eines Abschnitts einer Oberleitungsleitung zur Wartung oder Reparatur verwendet wird.die von Energieversorgern zur Übertragung von Strom über weite Strecken verwendet werden.

Der Hakenstrick ist an einer Oberkonstruktion wie einem Übertragungsturm oder einer Stange montiert und ist so konzipiert, dass er den rauen Umweltbedingungen von Außenstromsystemen standhält.Es verfügt über eine vertikale, oder Auf- und Abbewegung zur Ein- oder Ausschaltung der Schalterkontakte, die typischerweise aus Kupfer oder anderen leitfähigen Materialien bestehen.

Der Haken ist so konzipiert, dass er einen sichtbaren Bruch in der Übertragungsleitung ermöglicht, so dass das Wartungspersonal ohne Gefahr eines Stromschlags oder Beschädigungen der Ausrüstung sicher an der Leitung arbeiten kann.Es wird häufig in Verbindung mit anderen Sicherheitsvorrichtungen verwendet, wie Erdungsschalter und Überspannungshalter, um das elektrische System und die daran arbeitenden Personen zu schützen.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.



Eigenschaften der Steuerung:

Intelligente Terminalsteuerungen haben Funktionen wie Schutz, automatische Steuerung, Inspektion/Abfrage, Kommunikation und Softwareverwaltung.

1.Umfassende Funktionalität:

• Sie können verschiedene Funktionen wie Schaltkreisschutz, Fernbedienung, Alarm und Fernüberwachung perfekt umsetzen.

2.Niedrige Kosten und praktische Nutzung:

• Keine Investition in Kommunikationshardware in GSM-Netzwerke erforderlich.

3Mehrfache Sicherheitsmaßnahmen:

• Benutzen Sie bestimmte Mobiltelefone, verschlüsseln Sie Ihre Informationen, überprüfen Sie Ihr Passwort und nehmen Sie andere Sicherheitsmaßnahmen.

• Das GSM-Modul kann eine Mobilfunknummer angeben und nur Befehle vom gebundenen Telefon annehmen.

• Kommunikationsnachrichten für Fernbedienung und andere Befehle sind verschlüsselt.

• Folgt einer vor eingestellten Methode der Fernbedienung "Bestätigen, Ausführen und Überprüfen", um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlbetrieb zu verhindern.

4Einfache Systemkonfiguration:

• Es ist nicht notwendig, Kommunikationsleitungen oder Debug-Kommunikationsleitungen zu installieren.

• Installieren Sie einfach das intelligente SMS-Überwachungsterminal korrekt, stecken Sie die SIM-Karte ein, setzen Sie die angegebene Mobilfunknummer ein und das System startet.

5.Mobilfunküberwachung jederzeit, überall:

• Echtzeitüberwachung und Anzeige können an jedem Ort mit einem Signal durchgeführt werden, ohne dass Personal für die Überwachung stationiert werden muss.



Anwendung:

1.Abschaltungsschalter und Kontaktschalter: Der Schaltschalter ZW20-12 ((F) kann als Abschaltungsschalter oder Kontaktschalter in der Ringnetzkonfiguration von Stromverteilsystemen verwendet werden.Es ermöglicht das Öffnen und Schließen von Schaltungen während Wartungs- oder Störbedingungen.

2.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.

3.Grenzschalter: In Verzweigungsleitungen der Stromversorgung kann der Schalter ZW20-12 ((F) als Grenzschalter oder "Wachhund" fungieren." Es hilft bei der Überwachung und dem Schutz der Zweiglinie gegen Störungen und abnormale Bedingungen.

4.Rückschließer und Sektionierer: Der Leistungsschalter kann als Rückschließer und Sektionierer in Luftverteilnetzen fungieren.Es stellt automatisch den Strom nach vorübergehenden Störungen wieder her und isoliert fehlerhafte Abschnitte, um die Auswirkungen von Ausfällen zu minimieren.

5.Verteilnetze: Dieser Schaltbetrieb ist für Verteilnetze im Freien geeignet, in denen Hochspannung an mehrere Orte verteilt wird.Sie trägt dazu bei, einen zuverlässigen und sicheren Betrieb zu gewährleisten, indem sie Fehlerströme unterbricht und fehlerhafte Abschnitte des Netzes isoliert..
6Eisenbahnen: Dieser Schaltungsschalter wird in Hochspannungssystemen im Außenbereich verwendet, die mit der Elektrifizierung von Eisenbahnen verbunden sind.einschließlich der oberen Kettensysteme und Traktionsunterstationen.


Aufbau:

1Die Mikrocomputer-basierte Relais-Schutz- und Überwachungseinrichtung ist ein technologisch fortschrittliches System, das als zentrale Steuerung für das Leistungsschaltersystem dient.Durch die Nutzung modernster MikrocomputertechnologieDiese Vorrichtung spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit und Zuverlässigkeit des elektrischen Systems, in das sie integriert ist.
2.Die Steuerung ist speziell so konzipiert, dass sie verschiedenen Umgebungsbedingungen standhält und mit einer robusten Wetterbeständigkeit ausgestattet ist.Diese Eigenschaft ermöglicht es, zuverlässig unter rauen Wetterbedingungen wie extremen Temperaturen zu arbeiten3.Zusätzlich ist die Steuerung mit Kondensschutz ausgestattet.Sicherstellung der Funktionalität auch in feuchten oder feuchten Umgebungen, in denen Feuchtigkeit ein Problem darstellen kann.
4.Um eine sichere und zuverlässige Verbindung herzustellen, ist die Steuerung mit Flugzeuganschlüssen an den Schaltkörper angeschlossen.Dies macht sie zu einer idealen Wahl für kritische Anwendungen wie Relaisschutz und Überwachung.Diese Steckverbinder sorgen für eine ordnungsgemäße Kommunikation und Funktionalität zwischen Steuerung und Schalter und erhöhen so die Gesamtleistung und Zuverlässigkeit des Systems.
5.Die Steuerung zeichnet sich durch die Zuverlässigkeit der Verbindung aus, wodurch das Risiko von Signalverlusten oder -störungen minimiert wird, wodurch eine kontinuierliche und ununterbrochene Kommunikation zwischen Steuerung und Schalter gewährleistet wird,die für das ordnungsgemäße Funktionieren des Relaisschutz- und Überwachungssystems von entscheidender Bedeutung ist.6.Durch die Aufrechterhaltung eines hohen Schutzniveaus gewährleistet der Regler die Integrität und Genauigkeit der Relaisschutz- und Überwachungsfunktionen,Verhinderung potenzieller Fehler oder Diskrepanzen, die die allgemeine Sicherheit des elektrischen Systems gefährden könnten.

Zustand:

1.Der automatische Vakuumschalter ZW20-12 ((F) ist so konstruiert, dass er zuverlässig in einem breiten Umgebungslufttemperaturbereich von -40 °C bis +70 °C arbeitet.Diese Temperaturverträglichkeit sorgt dafür, dass der Schaltungsschalter unter verschiedenen klimatischen Bedingungen wirksam funktionieren kann.

2Der Leistungsschalter ist für die Installation in Höhen von nicht mehr als 3000 m über dem Meeresspiegel geeignet. Diese Höhenkompatibilität ermöglicht einen flexiblen Einsatz an verschiedenen geographischen Standorten.

3Der Schaltkreislaufbrecher ZW20-12 ((F) ist so konstruiert, dass er der Umgebungsluftverschmutzung durch Staub, Rauch, ätzende Gase, Dampf oder Salzspray standhält.Es ist so konzipiert, dass es den Standards für die Kontaminationsklasse IV entspricht., um sicherzustellen, dass der Leistungsschalter auch in schwierigen und korrosiven Umgebungen widerstandsfähig und funktionsfähig bleibt.

4.Mit einer Höchstwindgeschwindigkeitsverträglichkeit von 34 m/s (entspricht 700 Pa auf der Zylinderoberfläche) kann der Schaltkreis starken Winden standhalten, ohne seine Leistung oder Stabilität zu beeinträchtigen.Dieser Windgeschwindigkeitswiderstand sorgt für den zuverlässigen Betrieb des Schaltwerks bei extremen Wetterbedingungen.

5Der Schaltbrenner ist so konstruiert, daß die Auswirkungen externer Schwingungen oder Bodenbewegungen auf seine Leistung minimiert werden.Sein Aufbau und seine inneren Mechanismen sind so konzipiert, daß sie Vibrationen absorbieren und dämpfen, so dass der Schaltkreis nicht von äußeren Störungen beeinträchtigt wird.

6.Der Schaltkreislaufschalter ZW20-12 ((F) ist so konzipiert, daß er induzierte elektromagnetische Störungen (EMI) im Sekundarsystem begrenzt.,sicherzustellen, dass der Leistungsschalter keine übermäßigen elektromagnetischen Störungen erzeugt, die den Betrieb anderer angeschlossener Geräte beeinträchtigen könnten.




Technische Parameter:

ZW20-12 ((F)

GW9-10
